690vabinet-type statyske vargenerator
De statyske Var-generator fan 'e 690V-kabinet-type, grutsk produsearre yn Sina, is in essensjele oplossing foar bedriuwen op syk nei betroubere krêftfaktor- en spanningstabilisaasje. Untworpen foar yndustriële applikaasjes mei hege fraach, dizze statyske var generator soarget foar konsistinte krêftferdieling en ferbettere systeemfak. As jo sykje om jo enerzjy-gebrûk te optimalisearjen, freegje dan in offerte dan in offerte! Us saakkundige team is ree om oanpaste oplossingen oan te bieden oan jo spesifike behoeften.
De statyske Var-generator fan 'e 690V-kabinet-type (SVG) biedt dynamyske reaktive macht kompensaasje foar high-spanning 690v trije-fase-systemen. Mei help fan Avansearre DSP + Cpld Digital Control en in trijelikogram en levere it presys en rappe kompensaasje mei in antwurdtiid fan under 10ms. It ûntwerp fan 'e robúskabakket soarget foar betroubere operaasje yn easken fan yndustriële ynstellingen en fasiliteart maklik ûnderhâld. Mei in wurdearre kapasiteit fan 120kvar op 690V, beheart it effektyf reaktive macht easken yn hege spanning applikaasjes.
Modelbeskriuwing:
| Gy | SVG | 0.69 | 50K | / | 4l | C |
| Enterprise Code | Statyske var generator | Spanning nivo 0.69: 690V ± 20% |
Rated Capacity (kvar) 100/120 kertier | 3L: trije-faze trije-draad 4L: trije-faze fjouwer-draad |
C: CAPINT |
Funksjes:
● Brûk DSP + Cpld alle digitale kontrôle kearn, trije-nivo-topology, avansearre reaktive krêftdeteksje Algoritme en PWM-kontrôlestrategy om dynamyske en krekte kompensaasje fan reaktive krêft te berikken.
● Oansteande ûntwerp oannimme, dy't parallelle ferbining fan meardere modules fasiliteart, nimt lytse romte en is maklik te ûnderhâlden.
● It struktureel ûntwerp fan ûnôfhinklike loftkleurich en ûnôfhinklike pakhuzen soarget foar de stabile wurking fan 'e apparatuer.
● Fiere joamyske kompensaasje út foar induktive reaktive reaktive macht en kapasitive reaktive krêft, en oplosse de trije-faze unbalansprobleem tagelyk op deselde tiid.
● De dynamyske antwurdsnelheid foar de loads is by it MilliseCond-nivo, dy't dynamyske en krekte kompensaasje kin berikke foar de reaktive krêft fan ynfloed-loads.
Applikaasjes:
690v Cabinet-type Statyske Vargenierators binne ideaal foar hege spanning yndustriële applikaasjes dy't krekte reaktive krêftkontrôle nedich binne:
● High-Voltage Power Factor Correction:Stjoeren fan krêftfaktor yn 690V ferdielingssystemen, ferminderjen fan elektrisiteitskosten en ferbetterjen fan systeemfak.
● 690V Motorrekontrôle en prestaasjes:It optimalisearjen fan 'e prestaasjes en effisjinsje fan 690v-motoren troch joamyske reaktive krekompensaasje te leverjen.
● Swiere yndustriële prosessen op 690v:Stabilisearje Voltage en Managing Reactive Power Fluktuations yn swiere yndustriële prosessen dy't op 690V wurket.
● MINING- EN OIL & GAS-applikaasjes:Betroubere reaktive krêftkontrôle leverje yn easken omjouwings lykas mining en oalje- en gasoperaasjes mei 690V-systemen.
● Duorsume enerzjy yntegraasje op 690v:Stypjen fan de yntegraasje fan duorsume enerzjyboarnen yn hege spanning 690v-griden.
690vabinet-type Bestiet in robúste venaerators biede in robúmer en effektive oplossing foar it optimalisearjen fan krêftkwaliteit en prestaasjes yn optreden en duorsume enerzjy-applikaasjes.
Technyske parameters:
| 220V-searje | 380V-searje | 500V-searje | 690V-searje | |||
| Hichte | <2000m, boppe 2000m, derate ôfnimme neffens GB / T3859.2 | |||||
| Omjouwingstemperatuer | -20 ~ + 50 ℃ | |||||
| Relative Luftfeuchtigkeit | ≤90%, gjin kondensaasje op it oerflak doe't de moanlikse minimale temperatuer 25 ℃ is | |||||
| Fersmoargnivo | Nivo III hjirûnder | |||||
| Operearjende spanning | Ac220v ± 20% | Ac380v ± 20% | Ac500v ± 20% | AC690V ± 20% | ||
| Wurkfrekwinsje | 50HZ ± 5% | |||||
| Beoardiele kompensaasje kapasiteit | 5kvar | 15/2 35/50 / 75/100KVAR | 90Kvar | 120kvar | ||
| Roaster struktuer | L / n | 3P3w / 3P4w | ||||
| Oantal ienheden ferbûn yn parallel | Ulimited | |||||
| Algemiene masjinefdraat | ≥97% | |||||
| On-offfrekwinsje | 32 khz | 16KHz | 12.8khz | 12.8khz | ||
| Seleksje fan funksje | Reaktive krêft | Reaktive PO WER, Reaktive PO Wer + ûnbalâns | ||||
| Reaktive Power Kompensaasjetoers | ≥99 | > 95% | ||||
| Folsleine antwurdtiid | <10ms | |||||
| Lûd | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Kontrôle metoade | 2-WY RS485 INTERFACE (stipet GPRS / WiFi) | |||||
| Beskerming | Overload, software / hardware overcurrent, roaster oervoltage en undervoltage, powerfout, overtemperatuer, frekwinsje abnormaliteitbeskerming, ensfh. | Overload, software / hardware overcurrent, roaster overvoltage, roaster-spanninglike ymbalâns, powerfout, overtemperatuer, abnormaliteit, shot circuit-beskerming, ensfh. | ||||
| Ynstallaasjemetoade | Rack / Wall-monteard | Rack | ||||
| Ynkommende line | Werom ynkommende (racktype), boppeste ynkommende (muorre-monteare) | Werom ynkommende line | ||||
| Beskerming nivo | IP20 | |||||

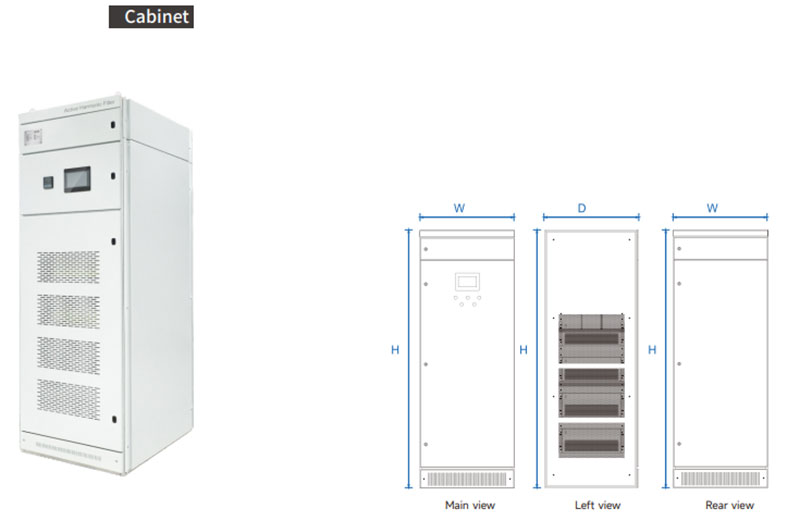

Model & spesifikaasje:
| Kabinetapparaat model | ||||
|---|---|---|---|---|
| Modelnûmer | Kompensaasje kapasiteit (Kvar) | Systeemspannage (V) | Ofmjittings (D * W * H) | Koelingmetoade |
| GY SVG-0.4-200k / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200mm | Twongen loft koeling |
| GY SVG-0.4-250k / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY SVG-0.4-300k / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY SVG-0.4-400k / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| GY SVG-0.5-270k / 4L-C | 270 | 500 ± 20% | 800 * 1000 * 2200mm | |
| Gy svg-0.69-360k / 4l-c | 360 | 690 ± 20% | 800 * 1000 * 2200mm | |
